Lo shunt, non un semplice voltmetro
Un voltmetro comune fornisce solo un'indicazione approssimativa dello stato di una batteria: la sola tensione dice poco sulla capacità realmente disponibile, soprattutto su una batteria al litio la cui curva di scarica resta piatta fino a un crollo improvviso. Il Renogy RBM500 cambia approccio: il suo shunt, tarato a 500A, si collega in serie sul negativo della batteria e misura direttamente la corrente in entrata e in uscita, per calcolare uno stato di carica reale invece di una semplice stima di tensione.
Questo valore di ±1% compare nella documentazione tecnica fornita con l'apparecchio, non solo sulla confezione: la scheda tecnica indica lo stesso valore per tensione, corrente e capacità visualizzata. Il produttore segnala però lui stesso un limite reale: una corrente che varia molto di frequente può alterare l'acquisizione dei dati e quindi la precisione visualizzata, un comportamento logico per qualsiasi contatore che integra una corrente nel tempo invece di leggere un valore fisso.
Per questo modello specifico non è stato trovato alcun confronto con uno strumento di riferimento indipendente, il che resta una riserva legittima e non un difetto accertato: il valore di ±1% rimane un dato del produttore, coerente in tutta la documentazione disponibile, ma non verificato da terzi.
La calibrazione iniziale, il passaggio dietro la maggior parte dei problemi
Il RBM500 non conosce la capacità reale della batteria a cui è collegato finché non viene calibrato. Secondo la documentazione del produttore, al primo utilizzo o dopo la sostituzione della batteria è necessaria un'operazione: scaricare completamente la batteria e tenere premuto un tasto per riportare il contatore a 0%, oppure caricarla completamente e tenere premuto l'altro tasto per fissarlo al 100%. Senza questo passaggio, la percentuale visualizzata non riflette lo stato reale della batteria.
Questa esigenza spiega buona parte delle letture incoerenti riscontrate online: una percentuale che resta bloccata vicino al 100% a inizio scarica, o che passa bruscamente a 0% dopo un consumo puntuale importante, corrisponde tipicamente a una calibrazione non eseguita o a un cablaggio incompleto. Il produttore è esplicito su questo secondo punto: tutta la corrente, sia quella dei carichi sia quella della ricarica, deve transitare fisicamente attraverso il morsetto P- dello shunt. Un apparecchio il cui ritorno negativo è collegato altrove, direttamente al telaio per esempio, sfugge alla misura e falsa il calcolo della percentuale.
In un impianto con più circuiti (pannello solare, caricabatterie da rete, più utenze), questo comporta il più delle volte di raggruppare tutti i ritorni negativi su una barra comune collegata in un solo punto al morsetto P- dello shunt, invece di distribuirli su più punti di massa.
Un intervallo da 10 a 120V, un caso raro nella sua categoria
Il RBM500 accetta un intervallo di tensione da 10 a 120V, il che copre in un solo apparecchio gli impianti a 12V, 24V e 48V, senza cambiare modello né impostazione hardware. È nettamente più ampio dei riferimenti diretti della stessa categoria.
Compatibile con batterie al piombo (AGM, Gel), al litio (LiFePO4, Li-ion) e al nichel-metallo idruro, il RBM500 funziona come un contatore amperora universale: misura una corrente e la integra nel tempo, senza dialogare con il sistema di gestione elettronica (BMS) di una moderna batteria al litio. È una differenza importante rispetto al display di monitoraggio dedicato che Renogy propone per la propria gamma di batterie al litio intelligenti, il quale legge direttamente i dati del BMS tramite una porta dedicata, per uno stato di carica più preciso, ma riservato solo alle batterie del marchio. Il RBM500 rinuncia a questa finezza per guadagnare in universalità: funziona in modo identico qualunque sia la marca della batteria installata.
Un'altra conseguenza di questo approccio generico: non esiste un profilo chimico preprogrammato, come una curva LiFePO4 dedicata. Le soglie di tensione di carica piena e di tensione bassa devono essere determinate e inserite manualmente nelle impostazioni, in base alla batteria effettivamente installata.
Una soglia di freddo più stretta di quanto sembri
Il RBM500 non ha una batteria interna propria: trae l'energia di funzionamento direttamente dalla batteria che monitora. La questione del freddo non riguarda quindi un'autonomia propria dell'apparecchio, ma la capacità del suo display LCD di restare leggibile e affidabile nelle condizioni in cui serve di più, una mattina d'inverno in un vano tecnico non riscaldato.
La documentazione del produttore precisa che un'esposizione prolungata sotto i -10 °C o sopra i 60 °C, così come un'esposizione prolungata al sole o ai raggi ultravioletti, rischia di accorciare la durata del display LCD. Sul lato freddo, è un intervallo più stretto rispetto ad alcuni riferimenti diretti della stessa categoria: il Victron BMV-712, per esempio, dichiara sulla propria scheda un funzionamento fino a -40 °C.
In pratica, il display del RBM500 viene montato il più delle volte all'interno dell'abitacolo (cruscotto, parete vicino a una porta), al riparo dal gelo diretto durante l'uso del veicolo. Il punto da tenere d'occhio riguarda piuttosto il rimessaggio invernale prolungato di un veicolo non riscaldato, dove la temperatura interna può scendere sotto questa soglia di -10 °C per diverse settimane.
Bluetooth: cosa collega davvero il BT-2
Il display del RBM500 si collega allo shunt esclusivamente tramite il cavo schermato fornito in dotazione: nessuna porta senza fili, nessuna porta RJ45 compare sull'apparecchio stesso, nello schema di collegamento o nella tabella delle specifiche. È un apparecchio via cavo dall'inizio alla fine.
Renogy commercializza separatamente due moduli Bluetooth, BT-1 e BT-2, presentati come accessori generici della propria gamma. La loro documentazione ufficiale elenca i prodotti compatibili: regolatori di carica Rover ed Elite, batterie al litio intelligenti del marchio, inverter e caricabatterie DC-DC a doppio ingresso, tutti dotati di una porta di comunicazione RS232 o RS485. Il RBM500 non compare in nessuno di questi elenchi di compatibilità, e la sua pagina di assistenza non cita né BT-1 né BT-2 tra i suoi accessori.
La documentazione del produttore tratta d'altronde i due prodotti come due risposte diverse a uno stesso bisogno, non come una coppia complementare: il display via cavo per chi resta vicino al proprio impianto, il modulo Bluetooth per chi vuole il wireless, ma collegato a un regolatore di carica o a una batteria intelligente Renogy, non allo shunt del RBM500. Una distinzione utile da conoscere prima di aggiungere un modulo Bluetooth al carrello pensando di estendere proprio questo apparecchio.
Una sicurezza passiva, ma reale
Il RBM500 non eroga alcuna energia: si limita a misurarne il passaggio. Il rischio elettrico proprio dell'apparecchio è quindi strutturalmente più basso di quello di un caricabatterie o di un avviatore. Le protezioni che porta con sé restano comunque reali e utili.
Un collegamento invertito dello shunt (morsetti B- e P- scambiati) fa lampeggiare la retroilluminazione, un semplice segnale visivo per individuare un errore di cablaggio prima che alteri in modo permanente le misure. Due soglie configurabili completano il quadro: una soglia di tensione bassa attiva un allarme sonoro ogni 10 secondi e fa lampeggiare il display, mentre una seconda soglia, ancora più bassa, spegne semplicemente il display e la sua retroilluminazione.
La documentazione del produttore ricorda inoltre le precauzioni generali attese su questo tipo di impianto: ventilazione sufficiente durante la carica di una batteria al piombo, protezione degli occhi in caso di manipolazione di una grande batteria al piombo, e fusibile o interruttore su ogni carico collegato. Sono avvertenze di buon senso più che una funzione propria del RBM500, ma la loro presenza in un documento tecnico rivolto a un pubblico a volte alle prime armi resta apprezzabile.
Costruzione, garanzia e affidabilità nel tempo
Il guscio del display, in plastica, si fissa con alette in un ritaglio del pannello (94 x 57 mm): un'installazione a incasso semplice, ma nessuna tenuta stagna è dichiarata nella scheda tecnica. Meglio riservargli una posizione protetta (cruscotto, parete interna) piuttosto che un vano esposto agli spruzzi.
Il RBM500 ha conosciuto diverse revisioni hardware nel corso degli anni (le versioni successive portano le sigle G1 poi G3 a seconda del mercato), l'ultima delle quali aggiunge un'impostazione per il tasso di attenuazione della batteria e una retroilluminazione regolabile, oltre ai parametri già presenti. Questo tipo di evoluzione progressiva indica un prodotto ancora seguito dal produttore, non un modello rimasto invariato dal lancio.
Nel tempo, il punto di attrito più spesso riscontrato attorno a questo tipo di monitor a shunt resta la fase di messa in servizio: istruzioni ridotte all'essenziale, un passaggio di calibrazione facile da tralasciare (si veda sopra), un cablaggio da rivedere quando una lettura non corrisponde alla realtà. Nulla di tutto ciò segnala un guasto hardware ricorrente o un difetto di costruzione, quanto piuttosto un margine di miglioramento nella spiegazione del primo collegamento.
L'installazione in pratica: shunt, cavo e barra comune
Lo shunt si collega esclusivamente sul circuito negativo, mai sul positivo: il suo morsetto B- raggiunge il negativo della batteria, il suo morsetto P- riceve il ritorno negativo di tutti i carichi e di tutte le fonti di carica. I due morsetti dello shunt accettano capicorda di grosso diametro (prigionieri M10), da dimensionare in base alla sezione di cavo usata nell'impianto.
| Elemento | Caratteristica |
|---|---|
| Display LCD | 99 x 61 x 18 mm, 75 g, retroilluminazione verde regolabile |
| Shunt | 500A, morsetti a prigionieri M10 |
| Cavo schermato display-shunt | 6 m (20 piedi) |
| Cavo di rilevamento B+ | 1 m (3 piedi), 20 AWG |
| Supporto dello shunt | Staffa trasparente in dotazione |

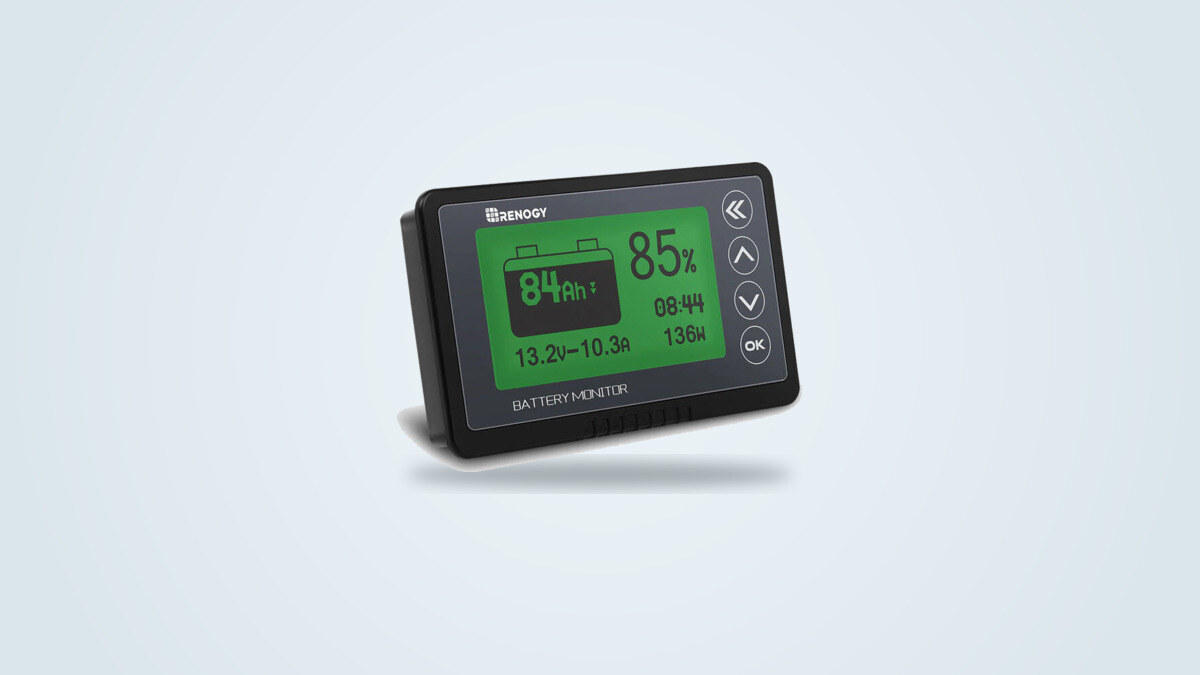

Il cavo schermato da 6 metri che collega il display allo shunt permette di posizionare il display lontano dal vano tecnico, per esempio sul cruscotto o vicino alla porta di un furgone, senza dover prolungare nulla nella maggior parte delle configurazioni. Il display mostra contemporaneamente tensione, corrente, potenza, autonomia residua stimata e percentuale di carica su un unico quadrante, senza dover scorrere più pagine per raccogliere queste informazioni.
In un impianto che comprende già un pannello solare, un caricabatterie da rete e più utenze, il punto da anticipare resta quello già segnalato sopra: raggruppare tutti i ritorni negativi su un'unica barra comune collegata al morsetto P- dello shunt, invece di distribuirli su più punti di massa indipendenti.
Di fronte alla concorrenza diretta
Lo scaffale dei monitor di batteria a shunt conta diversi riferimenti direttamente comparabili, a prezzi e con scelte progettuali molto diverse.
| Criterio | Renogy RBM500 | Victron SmartShunt 500A | Victron BMV-712 | Votronic LCD 100 S |
|---|---|---|---|---|
| Shunt | 500A | 500A | 500A | 100A |
| Intervallo di tensione | 10-120V | 6,5-70V | 6,5-95V | 7-32V |
| Display fisico | LCD via cavo incluso | Nessuno (solo app) | LCD a colori incluso | LCD incluso |
| Bluetooth | Non confermato | Integrato | Integrato | Optional |
| Tenuta stagna dichiarata | No | IP65 | Non precisata | Non precisata |
| Garanzia | 1 anno | 5 anni | 5 anni | Non precisata |
| Prezzo di catalogo | ≈ 69 € | ≈ 112 € | ≈ 150 € | ≈ 197 € |
Rispetto allo SmartShunt, Victron punta tutto sul Bluetooth integrato e su una scocca certificata IP65, a costo di un display fisico assente: tutto passa da uno smartphone nelle vicinanze. Il BMV-712 aggiunge questo display fisico dedicato allo stesso Bluetooth integrato, con una garanzia doppia, ma a più del doppio del prezzo di catalogo del RBM500. Rispetto al Votronic LCD 100 S, il RBM500 beneficia di uno shunt cinque volte più ampio e di un intervallo di tensione molto più esteso, a un prezzo inferiore, ma senza il profilo chimico preprogrammato del concorrente. Il RBM500 resta così l'opzione più accessibile di questa selezione a includere un display fisico nel prezzo, al costo delle riserve già dettagliate sopra: nessun Bluetooth confermato, garanzia più corta, intervallo di freddo più stretto.
A chi si rivolge il RBM500, e a chi non conviene
Il RBM500 si adatta bene a chi vuole una lettura fisica permanente, leggibile senza tirare fuori il telefono, su un impianto a 12V, 24V o 48V, con un budget contenuto. Il suo intervallo di tensione insolitamente ampio ne fa anche una scelta sensata per chi allestisce un impianto atipico (48V in particolare), dove la maggior parte dei concorrenti diretti si ferma molto più in basso.
Si adatta meno bene a chi punta a un monitoraggio remoto da smartphone fin dall'apertura della scatola: senza una compatibilità Bluetooth confermata, questa esigenza è meglio coperta da un Victron SmartShunt o BMV-712. Non è indicato nemmeno per chi lo installa in un vano esposto all'umidità (nessuna tenuta stagna dichiarata) o in un veicolo tenuto tutto l'inverno senza riscaldamento (intervallo di freddo dichiarato solo fino a -10 °C). Infine, chi possiede già una batteria al litio intelligente del marchio Renogy troverà nel display di monitoraggio dedicato a questa gamma una lettura più precisa, ricavata direttamente dal BMS, al costo di perdere la compatibilità universale che costituisce il punto di forza del RBM500.
Resta l'essenziale: per un prezzo contenuto, il RBM500 sostituisce utilmente un semplice voltmetro su un intervallo di tensione raramente eguagliato, a condizione di accettare una calibrazione iniziale seria e due riserve assunte, l'assenza di Bluetooth confermato e una garanzia standard di un anno.
